20 сен, 2012
БЕС: Вы же, насколько мне помниться, Кор 100МгФВ заказывали? Мне наконец вчера такой приехал  И тоже первым делом полез в кишки. Ничего сложного нет - стандартно откручиваете гайку на ручке, снимаете ручку, стардраг, пружину, квадратную гайку, ()-шайбы. Вынимаете шпулю. Ищете хорошую длинную тонкую крестовую отвертку. По схеме откручиваете два винта 3841 (они на силовой стороне со стороны шпули). Потом, просунув отвертку в отверстие (слева) в корпусе возле лесоукладывателя откручиваете винт 3837. Снимаете силовую крышку. Дальше, если нужно, действуете по обстоятельствам.С ув. |
|
|
|
|
|
20 сен, 2012
demiurge: Спасибо за отклик. Я действительно хотел закзать Кор100Мг7ФлиппингВерсион (сам ловлю 50-м Корчегом и очень доволен), но случайно наткнулся на http://ebayworld.ru/items/190715432700 и взял его (якобы он воды не видел, да и вообще вещь хорошая и редкая). Вчера он ко мне приехал - внешне все хороо, а вот как внутри хочется узнать. Подскажите еще, а осевой перед снятием силовой крышки нужно разбирать? С ув.Егор |
|
|
|
|
|
20 сен, 2012
БЕС писал(а):
У меня есть фотки по 5-ке и "правильному" 51Мг глянь, м.б. поможет Удачи! |
|||
|
|
|
|
20 сен, 2012
БЕС: Ну, тогда мое описание в силе, только откручивать два 4014 и один 3689 возле бесконечника. Если нуно схему в электронке - то вот. Осевой разбирать необязательно. Морячок: А нету случайно фотографии боковой крышки Metanium DC изнутри? Интересно как внешний регулятор на крышке взаимодействует собственно с блоком торможения... С ув. |
|
|
|
|
|
20 сен, 2012
Морячок/demiurge Мужики, спасибо! |
|
|
|
|
|
20 сен, 2012
demiurge писал(а):
Сегодня сфотографирую и завтра выложу... Никакой непосредственно механической связи нет. Все, я так понимаю, на уровне магнитного поля.
С уважением, Дмитрий.
|
|||
|
|
|
|
20 сен, 2012
demiurge писал(а):
Под самим регулятором магнитик(попробуй).А он уже коммутирует магнитодиоды в плате контроллера. |
|||
|
|
|
|
20 сен, 2012
Earl Cherry: Дмитрий, спасибо. Буду очень признателен. RGB: Гена, в том то и дело что у меня такого электрического аппарата нет и в руках не держал никогда Вопрос был (пока) из чистой любознательности, но мысли о "вивисекции"(с), тревожащей нашего брата в том или ином направлении, не покидают и меня  Интересно тогда - а если изменить диапазон параметров магнитика (применить с регулятора от другой модели катушки) - может ли что поменяться? Хотя... Маловероятно, похоже... С ув. |
|
|
|
|
|
20 сен, 2012
Думаю что если магнит взять слабее-не переключится,много сильнее-вкл. соседние коммутаторы. И проц взбесится или обует лапти! Попробуй,поделишься с братией  |
|
|
|
|
|
21 сен, 2012
Здравствуйте,товарищи. Такая шпуля .JPG) Подшипник - керамика ??? |
|
|
|
|
|
21 сен, 2012
demiurge писал(а):

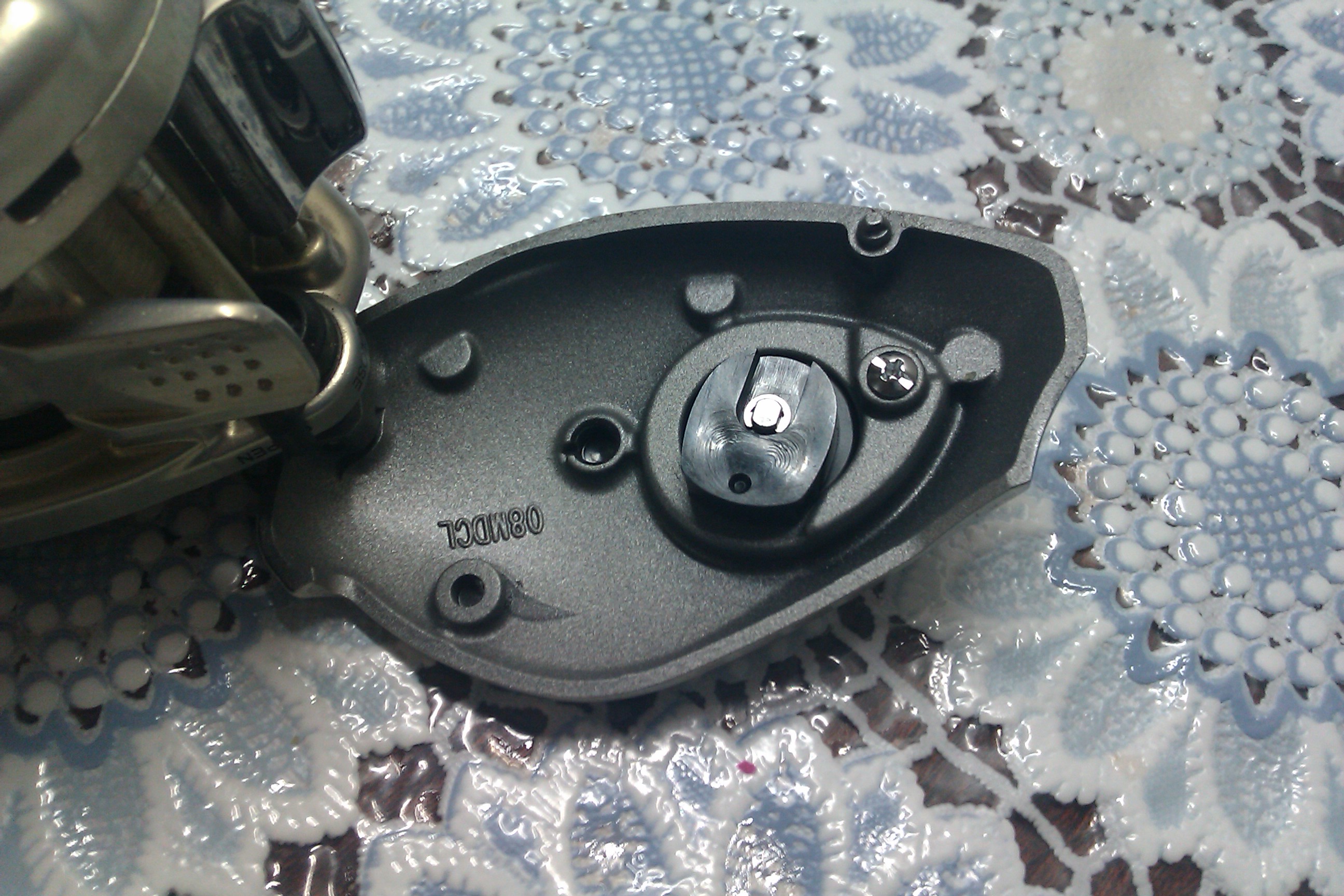

Не могу пока загрузить...  Не грузится на сервер картинка.Во, получилось... .jpg)
С уважением, Дмитрий.
|
|||
|
|
|
|
21 сен, 2012
Hoff: Нет, обычный - железный.
С уважением, Дмитрий.
|
|
|
|
|
|
21 сен, 2012
Stradivary, Ром, я сам, недавно, столкнулся с "третим шимановским"-в CC51S. до сих пор бы удивлялся, спасибо Гене-объяснил. В общем керамику нужно в несиловую крышку и на шпулю, в том, что под крышечкой осевика валик болтается. А еще я видел то же самое в "Старионе-100". БЕС, один в один-Метаниум, Егор. Не волнуйся-ничего сложного:www.radikal.ru/users/boor--/metaniummg-2007. При разборке, все раскладывай на большом белом листе бумаги по порядку. |
|
|
|
|
|
21 сен, 2012
2Wit Спасибо, завтра разберу. С ув.Егор |
|
|
|
|
|
21 сен, 2012
Wit писал(а):
Виталий, что же - признаю несостоятельность своих суждений под натиском Ваших с Геной практических выкладок/наблюдений. С ув. |
|||
|
|
|
|
21 сен, 2012
Rookie писал(а):
Продолжу. Шнур Прошка восьмижилка 0,23. Итак, комплект откатал 6 рыбалок, 3 береговые, 3 лодочные. Комплект для джига просто песня  По низам — кидал 18 гр+7см паролонка. 30-35 метров. Максимум кидал 40гр. + виброхвост 3 дюйма — 140-145 оборотов. Щука под трешку из коряжника выдергивается на раз. Тяга у катушки просто чума, у рыбы нет шансов  Одна беда, крючки ставил тонкие, легко разгибаются на рыбе при силовом вываживании, надо взять потолще  В связи поломкой кольца на Волке до унции, пришлось кидать воблерок Smith Depty Do Mx - 13гр. Ничего, кидает, главное магниты побольше поставить. Чаще всего тормоза выставлены на 4-7 делений. Если конечно легкие(до 15 гр.) приманки не кидаю. Осевик ослаблен до полумилиметрового люфта. Вот как то так, надеюсь кому нибудь пригодится |
|||
|
|
|
|
21 сен, 2012
Rookie писал(а):
Вряд-ли кому пригодится! По 0-да. |
|||
|
|
|
|
21 сен, 2012

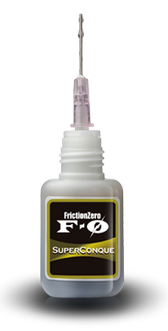

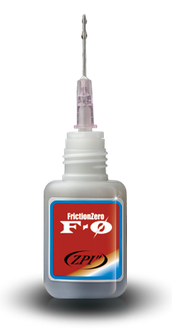

Здравствуйте. Может ответит,кто пользовал .png) и  . В чем реальная разница ? |
||||
|
|
|
|||
)
